Filetare
Filetarea este o procedură de fabricare a fileturilor interioare.
Informații privind filetarea tablei
Atenție: fișierul încărcat de dumneavoastră nu trebuie să conține fileturi. Fișierul dumneavoastră poate conține doar găurile de bază necesare.
Filetarea mecanică

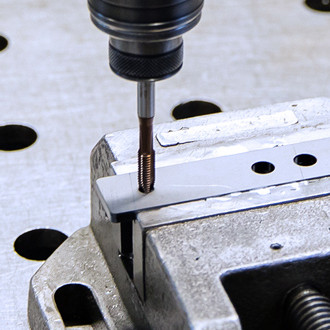

Filetarea este o procedură de găurire pentru fabricarea fileturilor interioare, în timpul căreia unealta de tăiere (tarodul) taie pasurile filetului în piesa de lucru prin forța de avansare și mișcări circulare. La filetare se lucrează exclusiv în alezaje deja existente cu diametrul miezului. Pot fi selectate fileturi metrice cu pas normal, fileturi metrice cu pas fin, fileturi în țoli și fileturi tip flowdrill.
Pentru a alege una dintre aceste proceduri în comanda dumneavoastră, adăugați filetul dumneavoastră în > Prelucrare suplimentară > Adăugare etapă de lucru > Prelucrare mecanică >. Pentru poziționarea etapei de fabricație selectate, încărcați aici un fișier PDF, DXF sau STEP în mod complementar. Vor fi ignorate orice alte indicații (de ex. toleranțe, informații privind suprafața etc.) sau date diferite (ca de ex. informații privind materialul).
Fileturi metrice cu pas normal
Sunt disponibile următoarele fileturi metrice cu pas normal standard:
| Filet | Diametrul găurii de bază (mm) |
| M3 | 2,5 |
| M4 | 3,3 |
| M5 | 4,2 |
| M6 | 5,0 |
| M8 | 6,8 |
| M10 | 8,5 |
| M12 | 10,2 |
Fileturi cu pas fin
Fileturile cu pas fin sporesc capacitatea portantă a șurubului și, în plus, oferă un grad de autoblocare mai ridicat. Sunt disponibile următoarele fileturi cu pas fin:
| Filet | Diametrul găurii de bază (mm) |
| M4x0,5 | 3,5 |
| M5x0,5 | 4,5 |
| M6x0,5 | 5,5 |
| M8x0,75 | 7,25 |
| M8x1 | 7 |
| M10x1 | 9 |
| M10x1,25 | 8,75 |
| M12x1 | 11 |
| M12x1,25 | 10,75 |
| M12x1,5 | 10,5 |
Fileturi în țoli
Sunt disponibile următoarele fileturi în țoli (fileturi cu dimensiuni în țoli):
| Filet | Diametrul găurii de bază (mm) |
| G3/4 | 24,1 |
| G1/2 | 18,63 |
| G3/8 | 14,95 |
| G1/4 | 11,45 |
Fileturi tip flowdrill

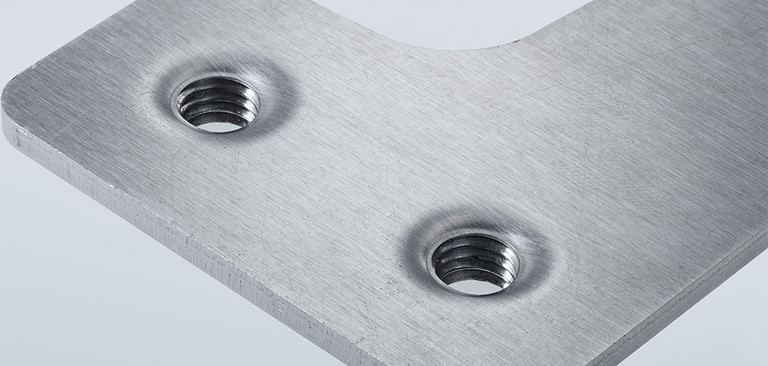

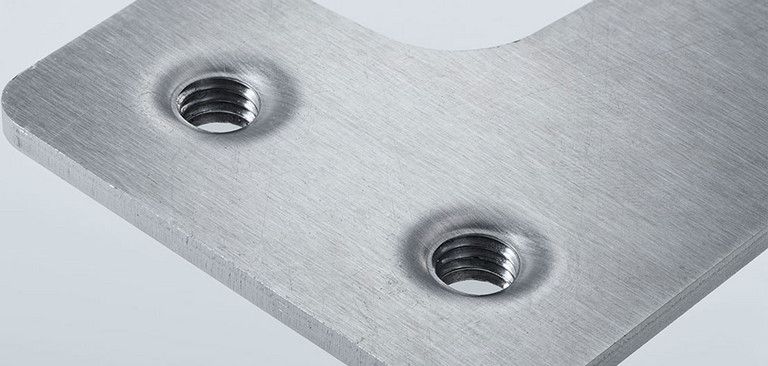

Cu procedura de găurire continuă pot fi tăiate fileturi portante mai mari chiar și în table mai subțiri. La găurirea fără așchiere, prin comprimarea materialului se formează o protuberanță pe partea interioară a alezajului, în care se taie filetul.
Sunt disponibile următoarele fileturi tip flowdrill:
| Filet | Diametrul găurii de bază (mm) |
| M4 | 2 |
| M5 | 2 |
| M6 | 2 |
| M8 | 2 |
| M10 | 2 |
| M12 | 2 |
